Cathodoluminescence

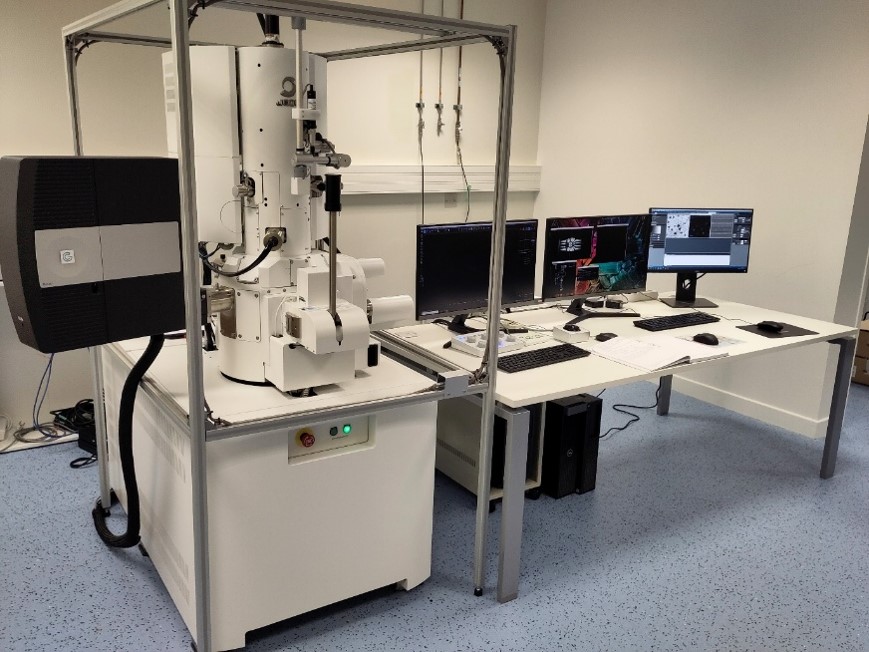

Dispositif de cathodoluminescence à haute résolution spatiale
Système composé de :
  • Microscope à balayage haute résolution (Jeol)
  • Détection UV-visible-IR continue (Horiba Jobin Yvon) : miroir parabolique rétractable, monochromateur, caméra CCD, photomultiplicateur pour l’imagerie
  • Module CL-Link  (Horiba Jobin Yvon) développé en collaboration avec le GEMaC : pilotage du faisceau pour l’acquisition de profils et de cartographies
  • Cryostat à circulation d’hélium liquide (Gatan)
  • Blanker d'électrons conçu et développé au GEMaC pour la cathodoluminescence résolue en temps, détecteur monocanal UV-visible et carte de comptage.
Spécifications :
  • gamme spectrale analysée en CL continue: 190-1000 nm
  • résolution temporelle CL résolue en temps : 100 ps sur la gamme 190-500 nm
  • gamme de température du spécimen : 5K-300K
  • résolution spatiale ultime : 1.2 nm
